تابلو برق تک‌فاز پمپ، برق تک‌فاز را به موتور و مدار کنترل می‌رساند و از تجهیزات در برابر برخی خطاهای الکتریکی محافظت می‌کند. نوع دقیق قطعات باید با توان، جریان پلاک، روش راه‌اندازی، شرایط نصب و دفعات روشن‌وخاموش شدن پمپ هماهنگ باشد.

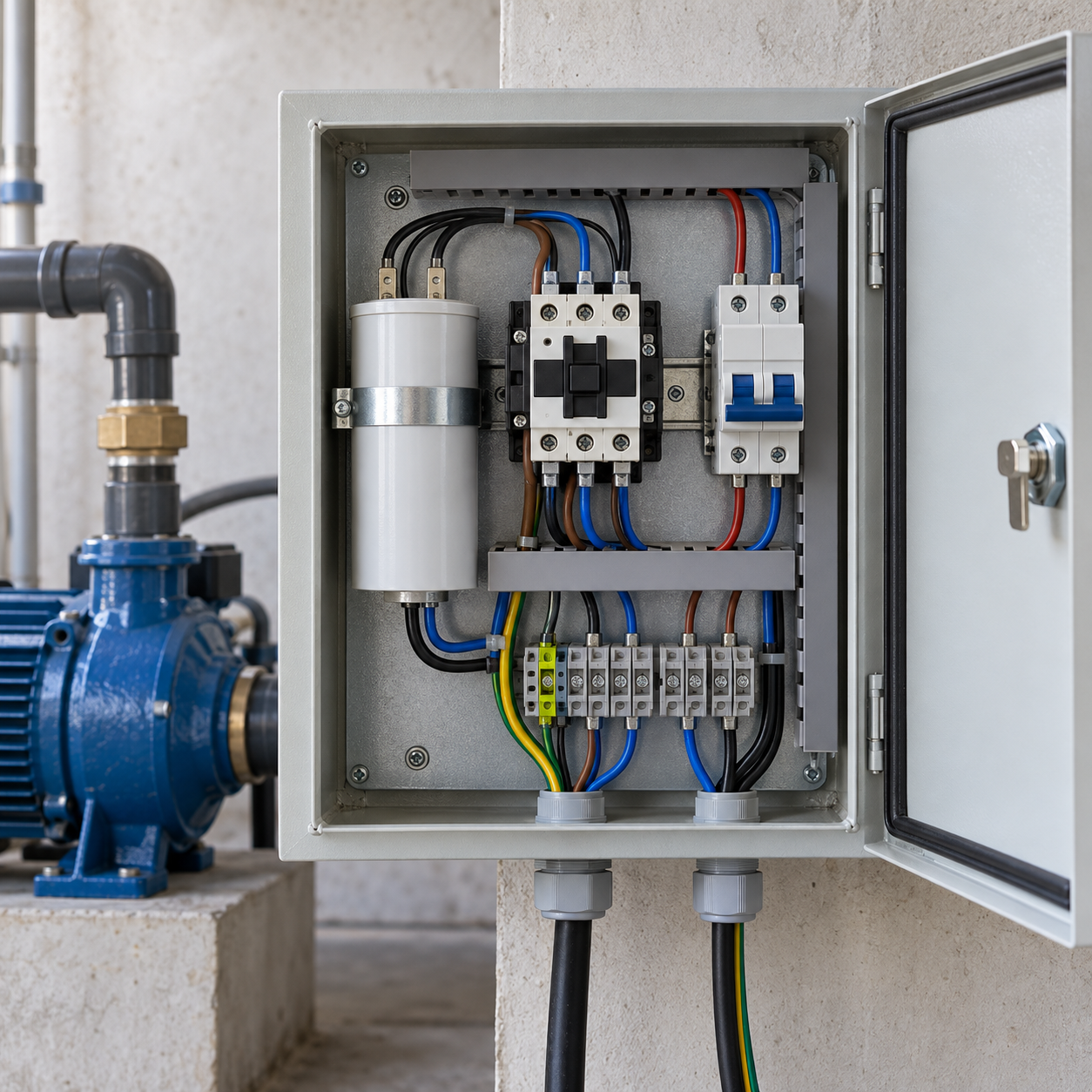

اجزای معمول تابلو
- کلید قطع و حفاظت اتصال کوتاه متناسب با مدار
- رلهٔ اضافه‌بار یا حفاظت موتور با محدودهٔ مناسب
- کنتاکتور در صورت نیاز به فرمان اتوماتیک
- ترمینال و اتصال ارت ایمن
- خازن فقط در آرایش‌هایی که طراحی موتور لازم دارد
- ورودی فرمان از پرشرسوئیچ، فلوتر یا کنترلر سازگار
هنگام انتخاب تابلو
به جریان نامی موتور توجه کنید و حفاظت را با کابل، کلید بالادست و شرایط محیط هماهنگ سازید. تابلو بیرونی باید محفظهٔ مناسب رطوبت، گردوغبار و تابش داشته باشد. استارت‌های مکرر، افت ولتاژ یا طول زیاد کابل را هم در طراحی لحاظ کنید. نصب تابلو صرفاً با تطبیق اسب‌بخار انجام نمی‌شود.
اگر پمپ قطع می‌کند
بالا بردن تنظیم حفاظت راه تشخیص عیب نیست. ابتدا علت احتمالی مثل گیرکردن پمپ، نوسان برق، خازن نامناسب، تهویهٔ ضعیف یا خرابی موتور باید با ابزار مناسب بررسی شود. برای تطبیق الکتروموتور و پمپ آب، جریان، ولتاژ و نوع فرمان را همراه داشته باشید. طراحی و سیم‌کشی تابلو باید توسط متخصص انجام شود.
